हाई स्पीड फैब्रिक रोलिंग दरवाजे रैपिड रोलर शटर मोटर
सर्वो ड्राइवर एक नए प्रकार का एसी सर्वो मोटर और ड्राइवर लो-वोल्टेज एसी सर्वो उत्पाद है जो लो-वोल्टेज एसी सर्वो सिस्टम और उत्पाद विकास में वर्षों के अनुभव पर आधारित है।यह उत्पाद नवीनतम डीएसपी डिजिटल प्रोसेसिंग चिप और उन्नत नियंत्रण एल्गोरिदम तकनीक को अपनाता है, जो उपकरण निर्माताओं के लिए एक लागत प्रभावी सर्वो ड्राइव समाधान प्रदान करता है।सर्वो चालक में कॉम्पैक्ट संरचना और छोटी मात्रा होती है, जो चालक और मोटर के बीच कनेक्शन को बचाती है और लाइनों के बीच विद्युत चुम्बकीय हस्तक्षेप को कम करती है।हीटिंग, कंपन और शोर की समस्याओं को हल करने के लिए बेहतर कंपन तकनीक और कम हीटिंग तकनीक अपनाई जाती है।
मुख्य विशेषताएं:
1. जर्मन तकनीक द्वारा आवृत्ति रूपांतरण मोटर।
2. आवृत्ति नियंत्रण इकाई, समायोज्य गति, अधिकतम।2.0मी/सेकंड तक।
3. मजबूत उत्पादन टोक़, उच्च दक्षता और कम बिजली की खपत।
4. टिन कांस्य कीड़ा गियर बॉक्स, कोई पहनना नहीं, कम शोर।
5. उन्नत ब्रेक सिस्टम, गर्मी प्रतिरोध ग्रेड एफ।
6. कार्रवाई का समय तेज, उपयोग की उच्च आवृत्ति।
7. उच्च स्थिरता और विश्वसनीयता के साथ।

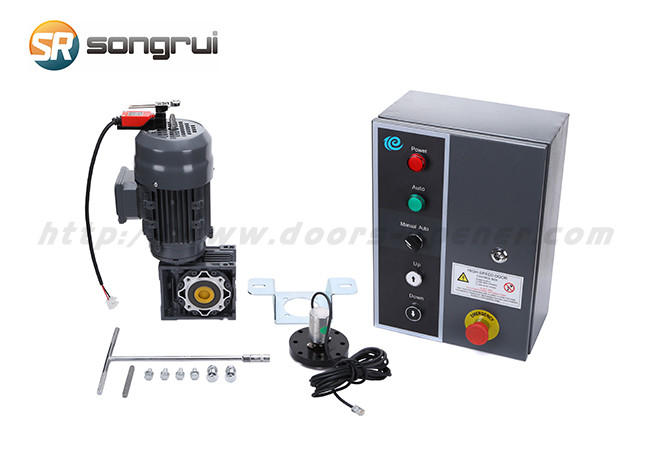

मानक इकाई:
गेट मोटर * 1 पीसी
एनकोडर * 1 पीसी
अंदर नियंत्रण बोर्ड के साथ नियंत्रण बॉक्स * 1 पीसी
मैनुअल रिलीज स्पैनर * 1 पीसी
यांत्रिक सीमा स्विच * 1 पीसी
उपयोगकर्ता पुस्तिका * 1 पीसी
बढ़ते ब्रैकेट
मुख्य तकनीकी पैरामीटर:
| नमूना | एचएसडी७५० | एचएसडी७५०एस | एचएसडी 1500 | एचएसडी 1500 एस |
| मोटर सुरक्षा वर्ग | आईपी54 | आईपी54 | आईपी54 | आईपी54 |
| कार्य कर्तव्य | एस३,२५% | एस३,२५% | एस३,२५% | एस३,२५% |
| नियंत्रक सुरक्षा वर्ग | आईपी65 | आईपी65 | आईपी65 | आईपी65 |
| बिजली की आपूर्ति | 220V, 50 हर्ट्ज | 380 वी, 50 हर्ट्ज | 220V, 50 हर्ट्ज | 380 वी, 50 हर्ट्ज |
| इंजन की शक्ति | 750W | 750W | 1500W | 1500W |
| रेट की गई गति | 2800rpmr | 2800rpmr | 2800rpmr | 2800rpmr |
| मूल्यांकन वर्तमान | ४.२ए | 2.6ए | 6ए | 3.7ए |
| मानक कमी अनुपात | 20:1 | 20:1 | 20:1 | 20:1 |
| मैक्स।दरवाजा चलती गति moving | 2मी/से | 2मी/से | 2मी/से | 2मी/से |
| मैक्स।दरवाजे की सतह | 15m2 | 30m2m | 25m2 | 50m2 |
| आवृत्ति कनवर्टर | 220V, 1.5KW | 380 वी, 1.5 किलोवाट | 220V, 2.2KW | 380 वी, 2.2 किलोवाट |
| नियंत्रण वोल्टेज | डीसी24वी | डीसी24वी | डीसी24वी | डीसी24वी |
| समायोज्य आवृत्ति | 0-100 हर्ट्ज | 0-100 हर्ट्ज | 0-100 हर्ट्ज | 0-100 हर्ट्ज |
| निरपेक्ष एनकोडर | 64 चक्र | 64 चक्र | 64 चक्र | 64 चक्र |
| रिलीज विधि | हैंड क्रैंक | हैंड क्रैंक | हैंड क्रैंक | हैंड क्रैंक |
| पर्यावरण का तापमान | 20℃―+50℃ | 20℃―+50℃ | 20℃―+50℃ | 20℃―+50℃ |
| मोटर का आकार | 220X140X420 मिमी | 240X160X470 मिमी | ||
| मोटर वजन | 11.5 किग्रा | 15 किलो | ||
| नियंत्रण बॉक्स का आकार | 390X280X180 मिमी | 390X280X180 मिमी | ||
| नियंत्रण बॉक्स वजन | 9.25 किग्रा | 9.25 किग्रा | ||
हमारी सेवा:
1. उत्पादों पर लोगो मुद्रण;
2. अनुकूलित रंग बॉक्स या दफ़्ती;
3. उत्पादों पर आपके कोई भी विचार हम आपको इसे डिजाइन करने और उत्पादन में लगाने में मदद कर सकते हैं।
